linearni ležaji kvadratnega tipa z nizkim profilom

Kratek opis:

Model:PEGH-SA / PEGH-CA

Velikost:15, 20, 25, 30

Material tirnice:S55C

Material bloka:20 CRmo

vzorec:na voljo

Čas dostave:5-15 dni

Stopnja natančnosti:C, H, P, SP, GOR

Pošljite nam e-pošto WhatsApp

Podrobnosti o izdelku

Oznake izdelkov

Opredelitev serije PEGH

Linearno vodilo PEGH-SA / PEGH-CA pomeni nizkoprofilno linearno vodilo krogličastega tipa s štirivrstnimi jeklenimi kroglicami v strukturi utorov z lokom, ki lahko prenese visoko nosilnost v vseh smereh, visoka togost, samoporavnava, lahko absorbira napako pri namestitvi montažne površine Ta nizek profil in kratek blok sta zelo primerna za majhno opremo, ki zahteva visokohitrostno avtomatizacijo in omejen prostor.Poleg tega lahko držalo na bloku prepreči odpadanje kroglic.

Za serije PEGH-SA / PEGH-CA lahko poznamo definicijo vsake kode, kot sledi:

Vzemite na primer velikost 25:

Uvod v specifikacije za profilne linearne vodilne tirnice serije PEGH

Profilna tirna vodila PEGH-SA / PEGH-CA so zamenljive in nezamenljive vrste.Oba imata enake specifikacije, glavna razlika je, da se lahko zamenljivi blok in tirnica uporabljata ločeno, kar je zelo priročno za nekatere stranke.

PEGH-SA / PEGH-CA tip bloka in tirnice

Vrsta	Model	Oblika bloka	Višina (mm)		Montaža na tirnico od zgoraj	Dolžina tirnice (mm)
Kvadratni blok	PEGH-SA PEGH-CA		24 ↓ 48			100 ↓ 4000
Aplikacija
Sistem avtomatizacije Težka transportna oprema CNC obdelovalni stroj Težki rezalni stroji				CNC brusilni stroji Stroj za brizganje Stroji z električnim praznjenjem Veliki portalni stroji

Prednapetost

Natančna prednapetost linearnega vodila PEGH pomeni povečanje premera jeklenih kroglic, prednapetost krogle z uporabo negativne vrzeli med kroglicami in potjo krogle, to lahko izboljša togost natančnih linearnih vodilnih tirnic in odpravi vrzel, vendar za miniaturne linearne drsnike, predlagamo uporabo lahke prednapetosti ali nižje, da se izognete skrajšanju življenjske dobe zaradi izbire prevelike prednapetosti.

Raven natančnosti

Natančno linearno gibanje PEGH ima običajno (C), visoko (H), natančno (P), super natančno (SP) in ultra super natančno (UP)

Položaj za oljno šobo

običajno namestimo oljno šobo na sprednji ali zadnji konec linearnega drsnega bloka za ročno oljenje, včasih rezerviramo stranske oljne luknje za namestitev mazalke (običajno ravna šoba), če imate posebne zahteve za oljno šobo, nas lahko kontaktirate za podrobnosti .

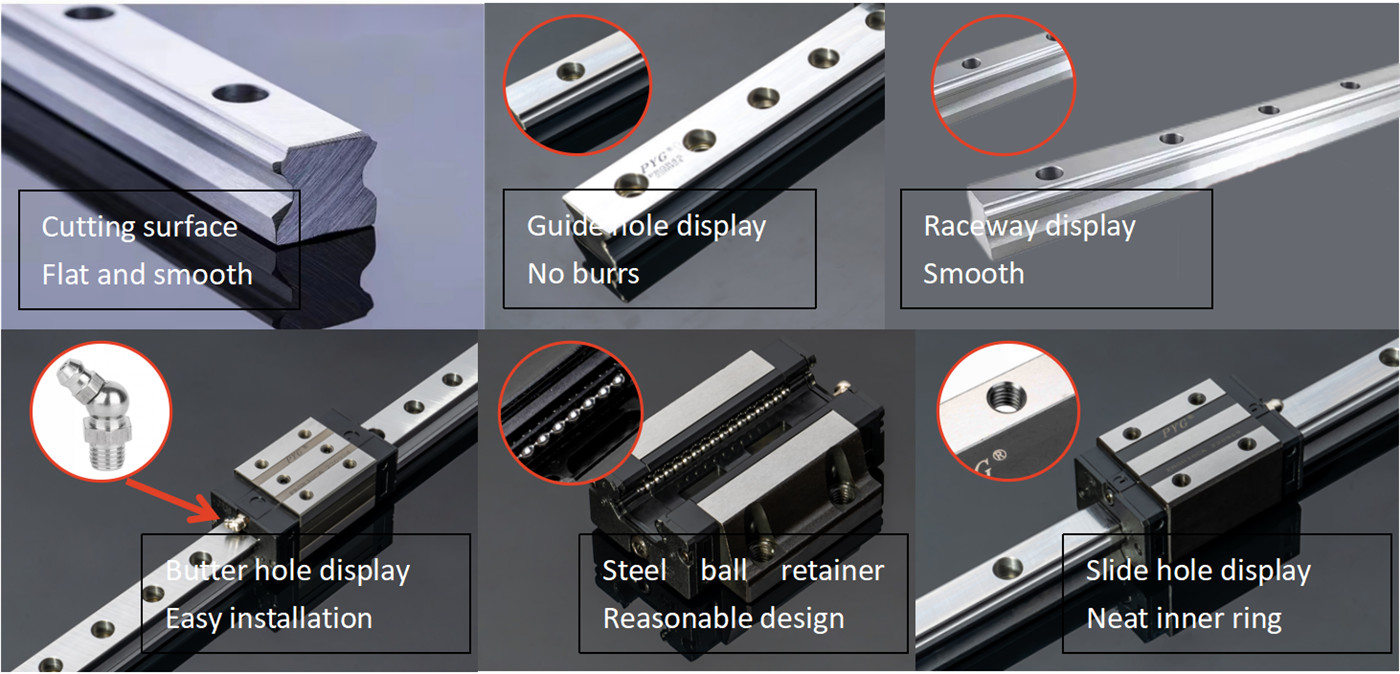

Podrobnosti za linearno vodilo z nizkim profilom

prednosti linearnih tirnic in vodil

1) Profesionalni proizvajalec

Profesionalna izvozna ekipa.
20 let izkušenj s proizvodnjo in izvozom.
Imajo lastno blagovno znamko PYG^®/ Pobočja^®.
Zagotovite prilagojeno storitev za logotip, način pakiranja, videz pakiranja..

2) Kontrola kakovosti

QC oddelek za nadzor kakovosti za vsak korak.
Visoko precizna proizvodna oprema.
Sistem nadzora kakovosti ISO9001:2008.

3) Konkurenčna cena

4) Hitra dostava

Veliko skladišče, zadostna zaloga.
Čas dostave: 3 ~ 7 dni pri majhnem naročilu;7 ~ 30 dni pri naročilu v razsutem stanju.

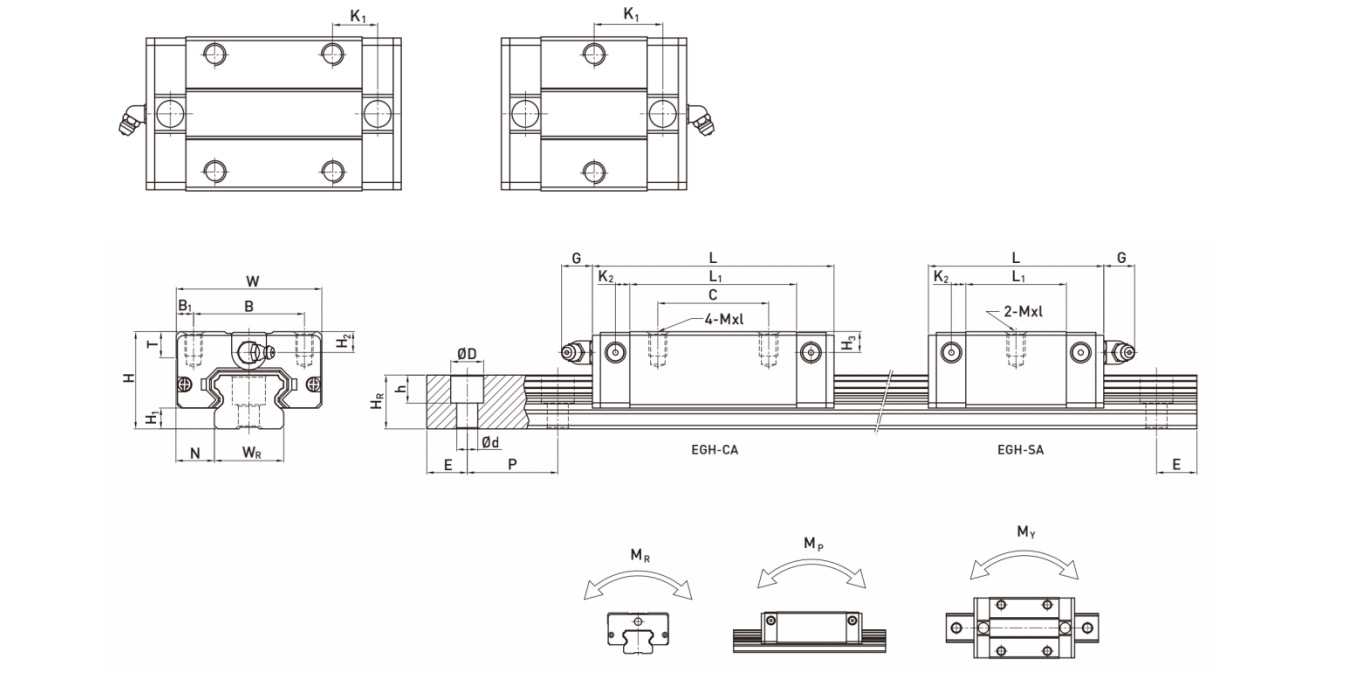

Dimenzije

Celotne mere za vsa vodila za linearno gibanje si oglejte spodnjo tabelo ali prenesite naš katalog:

Model	Mere sklopa (mm)		Velikost bloka (mm)				Mere tirnice (mm)					Velikost pritrdilnega vijakaza železnico	Osnovna dinamična nosilnost	Osnovna statična obremenitev	utež
	Mere sklopa (mm)		Velikost bloka (mm)				Mere tirnice (mm)					Velikost pritrdilnega vijakaza železnico	Osnovna dinamična nosilnost	Osnovna statična obremenitev	Blokiraj	Železnica
	H	N	W	B	C	L	W_R	H_R	D	p	E	mm	C (kN)	C0(kN)	kg	Kg/m
PEGH25SA	33	12.5	48	35	-	59.1	23	18	11	60	20	M6*20	11.4	19.5	0,25	2.67
PEGH25CA	33	12.5	48	35	35	82.6	23	18	11	60	20	M6*20	16.27	32.40	0,41	2.67
PEGW25SA	33	25	73	60	-	59.1	23	18	11	60	20	M6*20	11.40	19.5	0,35	2.67
PEGW25CA	33	25	73	60	35	82.6	23	18	11	60	20	M6*20	16.27	32.40	0,59	2.67
PEGW25SB	33	25	73	60	-	59.1	23	18	11	60	20	M6*20	11.40	19.50	0,35	2.67
PEGW25CB	33	25	73	60	35	82.6	23	18	11	60	20	M6*20	16.27	32.40	0,59	2.67
