PRGH30CA/PRGW30CA ρουλεμάν κυλίνδρου συρόμενοι οδηγοί σιδηροτροχιάς γραμμικός οδηγός κίνησης

Σύντομη περιγραφή:

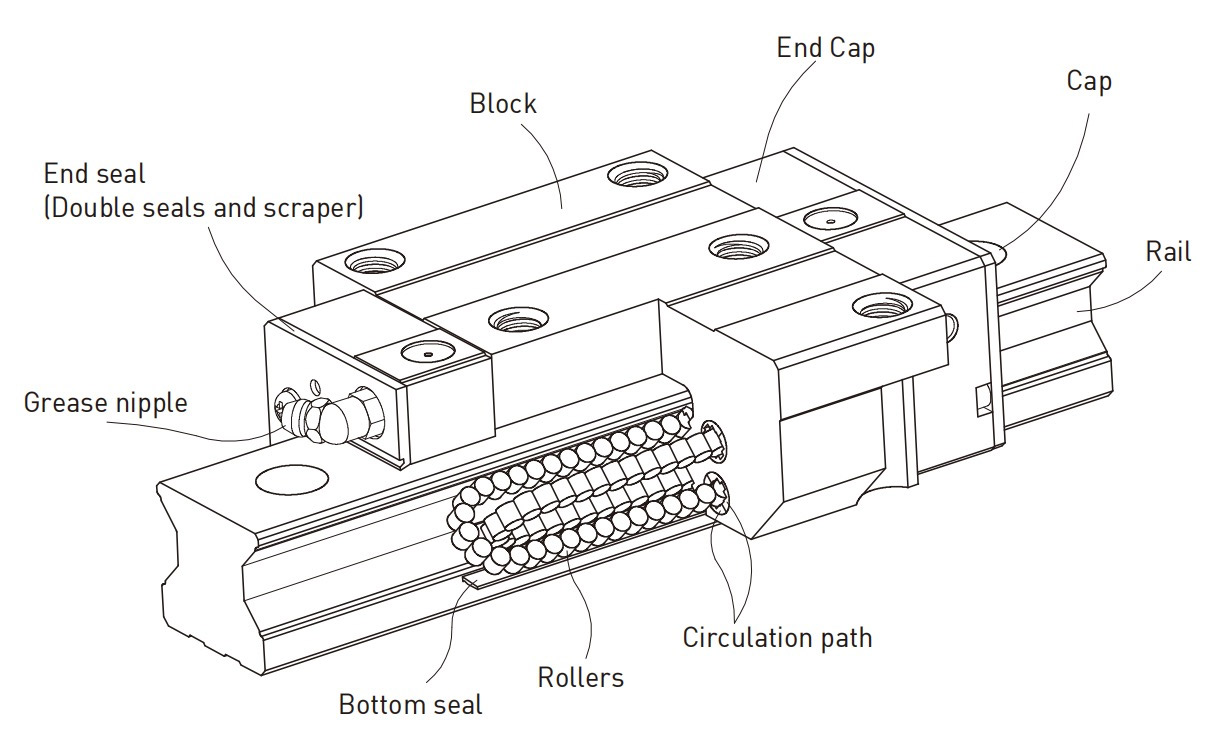

Ο γραμμικός οδηγός αποτελείται από σιδηροτροχιά, μπλοκ, στοιχεία κύλισης, συγκρατητήρα, αναστροφέα, στεγανοποιητικό άκρο κ.λπ. Χρησιμοποιώντας τα στοιχεία κύλισης, όπως κυλίνδρους μεταξύ ράγας και μπλοκ, ο γραμμικός οδηγός μπορεί να επιτύχει γραμμική κίνηση υψηλής ακρίβειας.Το γραμμικό μπλοκ οδηγού χωρίζεται σε τύπο φλάντζας και τετράγωνο τύπο, μπλοκ τυπικού τύπου, μπλοκ τύπου διπλού ρουλεμάν, μπλοκ κοντού τύπου.Επίσης, το γραμμικό μπλοκ χωρίζεται σε υψηλή χωρητικότητα φορτίου με τυπικό μήκος μπλοκ και εξαιρετικά υψηλή χωρητικότητα φορτίου με μεγαλύτερο μήκος μπλοκ.


  • Μάρκα:PYG
  • Μέγεθος μοντέλου:30 χλστ
  • Υλικό σιδηροδρόμου:S55C
  • Υλικό μπλοκ:20 CRmo
  • Δείγμα:διαθέσιμος
  • Ωρα παράδοσης:5-15 μέρες
  • Επίπεδο ακρίβειας:C , H, P, SP, UP
  • Λεπτομέρεια προϊόντος

    Ετικέτες προϊόντων

    περιγραφή προϊόντος

    γραμμικός οδηγός κίνησης

    Γραμμικοί οδηγοί, γνωστοί και ως γραμμικοί οδηγοί, ολισθαίνοντες οδηγοί και γραμμικές ολισθήσεις, συμπεριλαμβανομένης της ράγας οδήγησης και του συρόμενου μπλοκ, χρησιμοποιείται για τη στήριξη και την καθοδήγηση των κινούμενων μερών για την πραγματοποίηση παλινδρομικής γραμμικής κίνησης σε μια δεδομένη κατεύθυνση.Χρησιμοποιείται κυρίως σε εφαρμογές γραμμικής παλινδρομικής κίνησης υψηλής ακρίβειας ή υψηλής ταχύτητας, μπορεί να αντέξει μια ορισμένη ροπή και μπορεί να επιτύχει γραμμική κίνηση υψηλής ακρίβειας υπό υψηλό φορτίο.

    Πακέτο & Παράδοση

    Θα φτιάξουμε επαγγελματική συσκευασία με χαρτοκιβώτιο και ξύλινο κουτί, για να προστατεύσουμε τη ράγα οδηγού γραμμικής κίνησης από ζημιές και θα επιλέξουμε τον κατάλληλο τρόπο μεταφοράς για να σας παραδώσουμε τα αγαθά, μπορούμε επίσης να κάνουμε τη συσκευασία και την παράδοση σύμφωνα με το δικό σας αιτήματα.

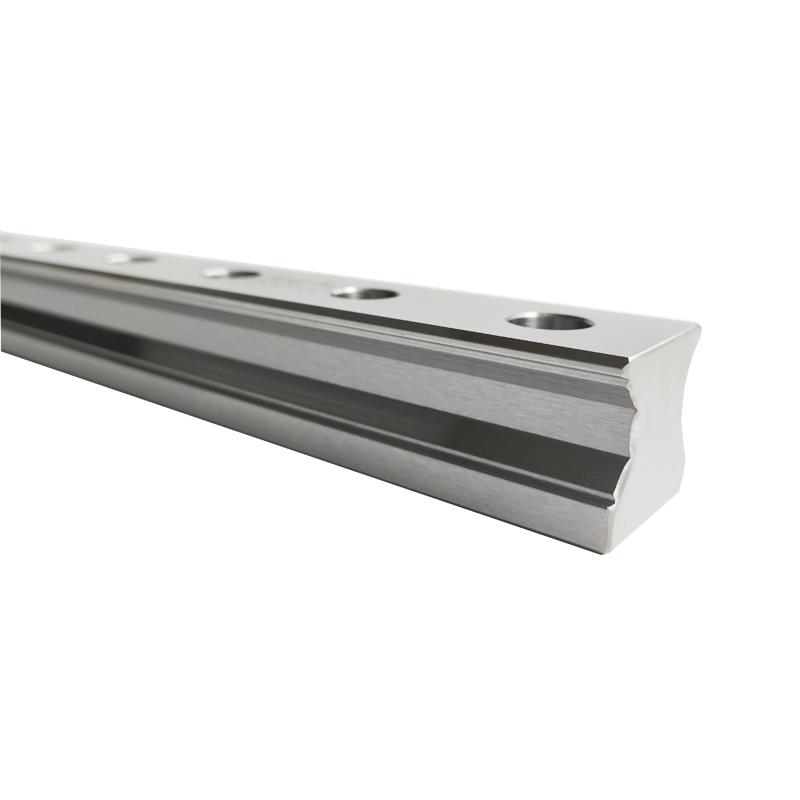

    γραμμική ράγα
    Γραμμική ράγα 10mm
    γραμμικός οδηγός_副本

    Ποιότητα Υλικού

    Διασφάλιση ποιότητας

    Σούπερ Υποστήριξη

    Προσαρμοσμένο

    Διαρκής

    Ασφαλής Παράδοση

    img-3

    λεπτομέρειες προιόντος

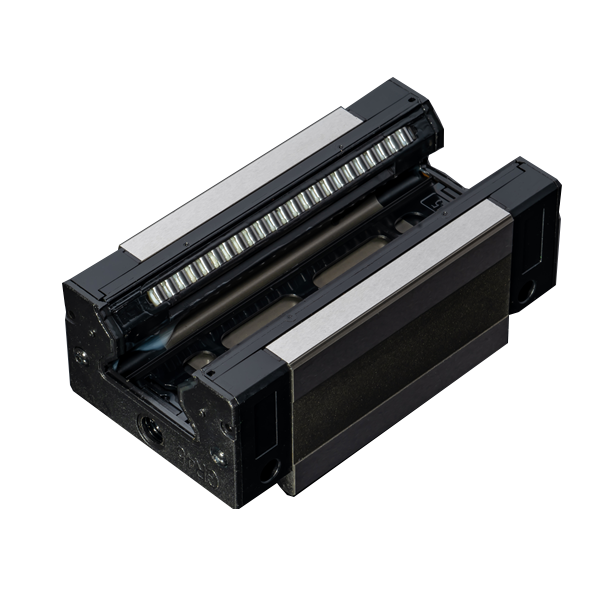

    Ο ολισθητήρας και η ράγα της σειράς PRG διαφέρουν από τη σειρά σφαιρών, τα στοιχεία κύλισης είναι κύλινδροι, οι οποίοι μπορούν να φέρουν μεγαλύτερη ακαμψία.

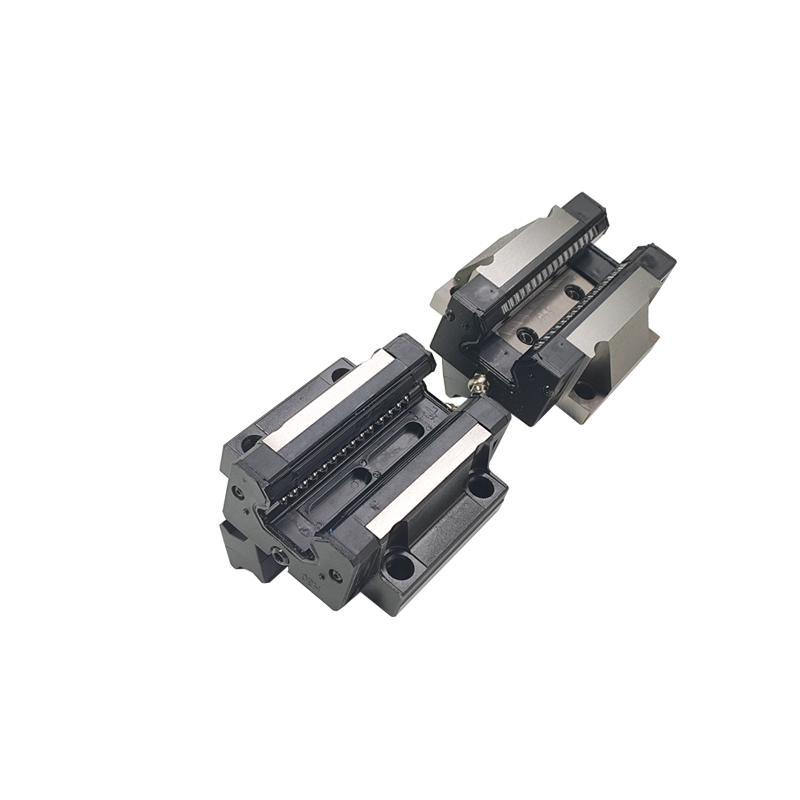

    Πλεονεκτήματα των γραμμικών μπλοκ οδηγών μας

    1. Χαμηλή τιμή, πολύ φθηνότερο από τον χονδρέμπορο.

    2. Καλή ποιότητα, ο ποιοτικός έλεγχος του εργοστασίου μας είναι εγγυημένος, πολύ οικονομικός
    3. Γρήγορη παράδοση, αποστέλλεται απευθείας από την αποθήκη του εργοστασίου

    4. Μια πλήρης σειρά προϊόντων, όχι μόνο οδηγός οδηγός, αλλά μπορεί επίσης να παρέχει σφαιρική βίδα, γραμμικό άξονα, γραμμικά ρουλεμάν και ρουλεμάν άκρου ράβδου κ.λπ.
    5. 20 χρόνια εξαγωγικής εμπειρίας, καλή ομάδα. μπορούμε να σας βοηθήσουμε να βρείτε τυχόν ρουλεμάν στην Κίνα.και τεχνικός σύμβουλος προμήθειας.
    σιδηρόδρομος οδηγού 3
    γραμμικός οδηγός 2
    γραμμικός οδηγός 12

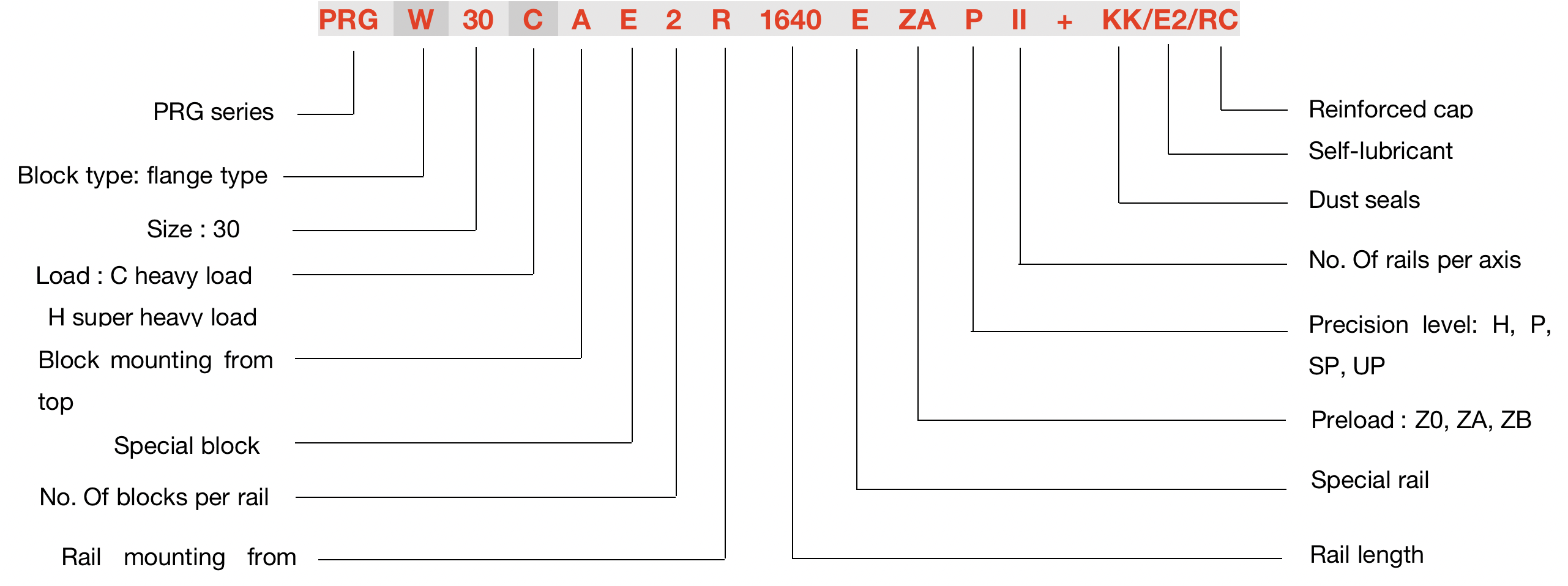

    Για τους κυλιόμενους οδηγούς γραμμικής κίνησης σειράς PRGW30 / PRGW30, μπορούμε να γνωρίζουμε τον ορισμό κάθε κώδικα ως εξής:

    Πάρτε για παράδειγμα το μέγεθος 30:

    γραμμικός οδηγός

    Τύπος μπλοκ και σιδηροτροχιάς PRGW-CA / PRGW-HA

    Τύπος

    Μοντέλο

    Μπλοκ σχήμα

    Ύψος (mm)

    Τοποθέτηση ράγας από την κορυφή

    Μήκος ράγας (mm)

    Τετράγωνο τετράγωνο PRGW-CAPRGW-HA img-4

    24

    90

    img-5

    100

    4000

    Εφαρμογή

    • Σύστημα αυτοματισμού
    • Βαρύς εξοπλισμός μεταφοράς
    • Μηχανή επεξεργασίας CNC
    • Βαριά κοπτικά μηχανήματα
    • Μηχανές λείανσης CNC
    • Μηχανή χύτευσης με έγχυση
    • Μηχανές ηλεκτρικής εκκένωσης
    • Μεγάλες μηχανές σκελετών

    Πακέτο Ασφαλείας

    λάδι και αδιάβροχη πλαστική συσκευασία για κάθε ρουλεμάν κυλίνδρου γραμμικό οδηγό και στη συνέχεια χαρτοκιβώτιο ή ξύλινο πλαίσιο.

    Πρώτη ύλη

    ελέγχουμε τύπους ποιότητας γραμμικών διαφανειών από την πηγή της πρώτης ύλης έως το τελικό προϊόν πριν από την παράδοση.

    Ευνοϊκό σχόλιο για γραμμική ράγα κυλίνδρου

    Πολλοί πελάτες έφτασαν στο εργοστάσιο, επιθεώρησαν τους τύπους γραμμικών σιδηροτροχιών στο εργοστάσιο και είναι ικανοποιημένοι με το εργοστάσιό μας, την ποιότητα του σετ γραμμικών σιδηροτροχιών και τις υπηρεσίες μας.

    έχουμε

    1 Δίπλωμα Ευρεσιτεχνίας Προϊόντος
    2 Τιμή εργοστασίου, εξαιρετική εξυπηρέτηση και ποιότητα.
    3 20 χρόνια εγγύηση μετά την πώληση.
    4 Προσαρμοσμένη ποσότητα γραμμικού μπλοκ οδηγού για κάθε ράγα.

    5 Προσαρμοσμένο μήκος γραμμικής ράγας οδήγησης
    6 Προσαρμοσμένο λογότυπο, συσκευασία, αριθμός μοντέλου κ.λπ
    γραμμική ράγα mgn12
    ea0f1d4e0h94c5b2d39884d0bc8512f9的副本

    Υψηλής ποιότητας-QC για γραμμικό μπλοκ σιδηροτροχιών

    1. Τμήμα QC για τον έλεγχο της ποιότητας για κάθε βήμα.

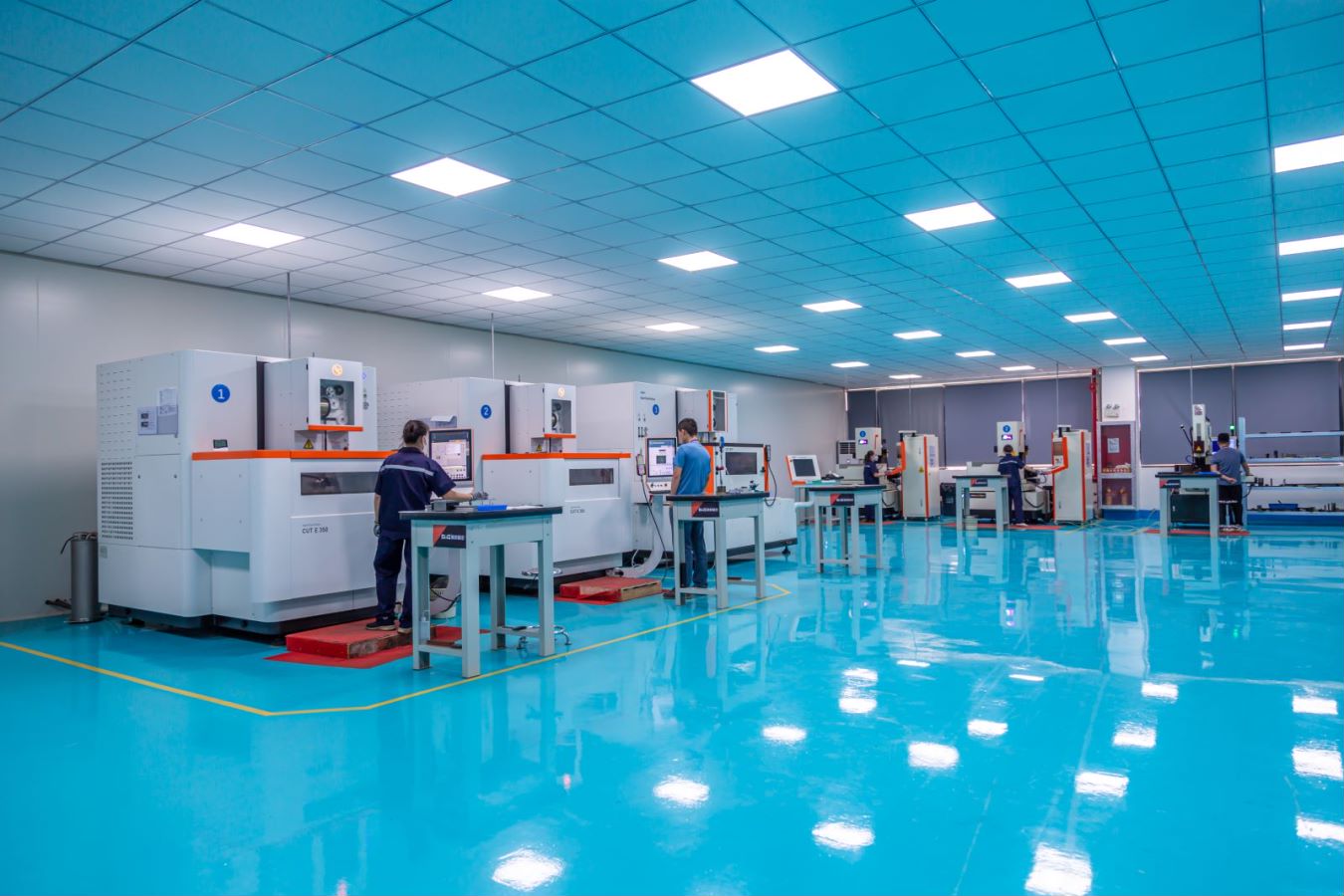

    2. Εξοπλισμοί παραγωγής υψηλής ακρίβειας, όπως τα κέντρα μηχανικής κατεργασίας Chiron FZ16W, DMG MORI MAX4000, ελέγχουν την ακρίβεια αυτόματα.

    3. Σύστημα ποιοτικού ελέγχου ISO9001:2008

    πληροφορίες τεχνολογίας

    Διαστάσεις οδηγού ράγας γραμμικής κίνησης

    Πλήρεις διαστάσεις για γραμμικές ράγες οδήγησης με ρουλεμάν ως εξής:

    σιδηρόδρομος οδηγού 14_副本
    σιδηρόδρομος οδηγού 15
    Μοντέλο Διαστάσεις συναρμολόγησης (mm) Μέγεθος μπλοκ (mm) Διαστάσεις ράγας (mm) Μέγεθος μπουλονιού στερέωσηςγια σιδηρόδρομο Βασική βαθμολογία δυναμικού φορτίου Βασική βαθμολογία στατικού φορτίου βάρος
    ΟΙΚΟΔΟΜΙΚΟ ΤΕΤΡΑΓΩΝΟ Ράγα
    H N W B C L WR  HR  ρε Π μι mm C (kN) C0(kN) kg Kg/m
    PRGH30CA 45 16 60 40 40 109,8 28 28 14 40 20 Μ8*25 39.1 82.1 0,9 4.41
    PRGH30HA 45 16 60 40 60 131,8 28 28 14 40 20 Μ8*25 48.1 105 1.16 4.41
    PRGL30CA 42 16 60 40 40 109,8 28 28 14 40 20 Μ8*25 39.1 82.1 0,9 4.41
    PRGL30HA 42 16 60 40 40 131,8 28 28 14 40 20 Μ8*25 48.1 105 1.16 4.41
    PRGW30CC 42 31 90 72 52 109,8 28 28 14 40 20 Μ8*25 39.1 82.1 1.16 4.41
    PRGW30HC 42 31 90 72 52 131,8 28 28 14 40 20 Μ8*25 48.1 105 1.52 4.41

    Συμβουλές παραγγελίας

    1. Πριν από την τοποθέτηση της παραγγελίας, καλώς ήλθατε να μας στείλετε το ερώτημα, για να περιγράψετε απλώς τις απαιτήσεις σας.

    2. Κανονικό μήκος γραμμικού οδηγού από 1000 mm έως 6000 mm, αλλά δεχόμαστε το μήκος που κατασκευάζεται κατά παραγγελία.

    3. Το χρώμα του μπλοκ είναι ασημί και μαύρο, εάν χρειάζεστε προσαρμοσμένο χρώμα, όπως κόκκινο, πράσινο, μπλε, αυτό είναι διαθέσιμο.

    4. Λαμβάνουμε μικρό MOQ και δείγμα για τη δοκιμή ποιότητας.

    5. Εάν θέλετε να γίνετε αντιπρόσωπός μας, καλέστε μας στο +86 19957316660 ή στείλτε μας email.
