CNC Maşın üçün əla keyfiyyətli yüksək dəqiqlikli vida

Qısa təsvir:


  • Brend:PYG
  • Uzunluq:fərdiləşdirilə bilər
  • Əsas komponentlər:Mühərrik, podşipnik, motor
  • Material:Rulman polad
  • Nümunə:Mövcuddur
  • Çatdırılma vaxtı:5-15 gün
  • Sıxlıq Dəqiqliyi:C7, C5, C3
  • Mənşə yeri:Zhejiang, Çin
  • İki uc:xüsusiləşdirilmiş
  • Məhsul təfərrüatı

    Məhsul Teqləri

    PYG idarəetməyə, istedadlı kadrların tətbiqinə və kadr binasının tikintisinə önəm verir, işçi heyətinin keyfiyyət və məsuliyyət şüurunu yüksəltməyə çalışır. Şirkətimiz “məqbul qiymətlər, yüksək keyfiyyət, səmərəli istehsal vaxtı və yaxşı satış sonrası xidmət”i öz prinsipimiz kimi qəbul edir. Gələcəkdə qarşılıqlı inkişaf və faydalar üçün daha çox müştəri ilə əməkdaşlıq etməyə ümid edirik, bizimlə əlaqə saxlamağa xoş gəlmisiniz.

    Davamlı top diyircəkli vint

    Vidalı vida, alət maşınlarının və dəqiq maşınların ən çox istifadə edilən ötürücü komponentləridir, vida, qoz, polad top, əvvəlcədən yüklənmiş təbəqə, tərs cihaz, toz keçirməyən cihazdan ibarətdir, onun əsas funksiyası fırlanma hərəkətini xətti hərəkətə və ya fırlanma anı eksenel hərəkətə çevirməkdir. təkrarlanan qüvvə, eyni zamanda yüksək dəqiqliklə, geri dönən və səmərəli xüsusiyyətlərə malikdir. Aşağı sürtünmə müqavimətinə görə top vintləri müxtəlif sənaye avadanlıqlarında və dəqiq alətlərdə geniş istifadə olunur.

    PYG- top vinti uzun illər yığılmış məhsul texnologiyasına əsaslanır və materiallar, istilik müalicəsi, istehsal, yoxlamadan daşınmaya qədər ciddi keyfiyyət təminatı sistemi ilə idarə olunur, buna görə də yüksək etibarlılığa malikdir. Bilyalı vida sürüşmə vintindən daha yüksək səmərəliliyə malikdir, 30% -dən az fırlanma momenti tələb edir. Düz hərəkəti fırlanma hərəkətinə çevirmək asandır. Top vinti əvvəlcədən sıxılmış olsa belə, hamar işləmə xüsusiyyətlərini qoruya bilər.

    top vinti

    PYG top vintinin üstünlüyü

    1. kiçik sürtünmə itkisi, yüksək ötürmə səmərəliliyi

    Aparıcı vida şaftı ilə top vida cütünün aparıcı vint qozu arasında yuvarlanan çoxlu top olduğundan, daha yüksək hərəkət səmərəliliyi əldə edilə bilər.

    2. yüksək dəqiqlik

    Bilyalı vint cütü ümumiyyətlə dünyada ən yüksək səviyyədə mexaniki avadanlıqla istehsal olunur. Xüsusilə hər bir prosesin üyüdülməsi, yığılması və fabrik mühitinin yoxlanılmasında temperatur və rütubətə ciddi nəzarət edilir. Mükəmməl keyfiyyət idarəetmə sistemi sayəsində dəqiqliyə tam zəmanət verilir.

    3. Yüksək sürətli yem və mikro yem

    Bilyalı vida cütü top hərəkətindən istifadə etdiyindən, başlanğıc anı çox kiçikdir, sürüşmə hərəkəti kimi heç bir sürünmə fenomeni olmayacaq, bu da dəqiq mikro yemin həyata keçirilməsini təmin edə bilər.

    4. Yüksəkeksenel sərtlik

    Bilyalı vida cütü əlavə edilə və əvvəlcədən sıxıla bilər, çünki ön təzyiq eksenel boşluğu mənfi dəyərə çatdıra bilər və daha sonra daha yüksək sərtlik əldə edə bilər (top vidasında topa təzyiq əlavə etməklə, mexaniki cihazların faktiki istifadəsində, itələyici qüvvə səbəbindən topun gücü ipək ustasının sərtliyini edə bilər

    5. öz-özünə kilidlənə bilməz, reversible transmissiya

    Fındıq növləri

    Daxili təkrar emal qoz-fındıqları

    vida detalları

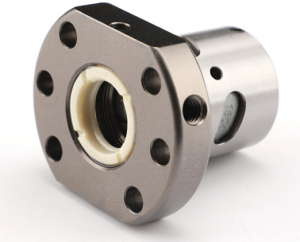

    vint 4

    U tipli qoz oxun diametri deşik sayı
    ≤32mm 6
    ≥40 mm 8
    I tipli qoz / 4(İkiqat kəsici kənar)
    / 6(Kəsilməmiş kənarlar)
    Uyğundur: yüksək dəqiqlik, yüksək sürət, yüksək daşıma qabiliyyəti tələbləri
    Tətbiq: ədədi idarəetmə dəzgahı, 3D çap, robot qolu

    Uç qapağı tipli sirkulyasiya edən qoz-fındıq

    Y tipli qoz A tipli qoz
    uyğundur: yüksək yük, yüksək sərtlik və davamlılıq tələbləri
    Tətbiq: yemək maşını, kəsici maşın, PCB hazırlama maşını

    vint 2

    Texniki Parametr

    vint 3

    Məsələn, SFU seriyalı top vintini götürün:

    Model ÖLÇÜ(mm)
    d I Da D A B L W X H Q n Ca Coa
    SFU1204-4 12 4 2.381 24/22 40 10 40 32 4.5 30 - 4 593 1129
    SFU1604-4 16 4 2.381 28 48 10 40 38 5.5 40 M6 4 629 1270
    SFU1605-3 16 5 3.175 28 48 10 43 38 5.5 40 M6 3 765 1240
    SFU1605-4 16 5 3.175 28 48 10 50 38 5.5 40 M6 4 780 1790
    SFU1610-3/2 16 10 3.175 28 48 10 47 38 5.5 40 M6 3 721 1249
    SFU2005-3 20 5 3.175 36 58 10 43 47 6.5 44 M6 3 860 1710
    SFU2005-4 20 5 3.175 36 58 10 51 47 6.6 44 M6 4 1130 2380
    SFU2010-3/2 20 10 3.175 36 58 10 47 47 6.6 44 M6 3 830 1680
    SFU2505-3 25 5 3.175 40 63 10 43 51 6.6 48 M6 3 980 2300
    SFU2505-4 25 5 3.175 40 63 10 51 51 6.6 48 M6 4 1280 3110
    SFU2510-4 25 10 4.762 40 63 10 85 51 6.6 48 M6 4 1944 3877
    SFU2510-4/2 25 10 3.175 40 63 10 54 51 6.6 48 M6 4 1150 2950
    SFU3205-4 32 5 3.175 50 81 12 52 65 9 62 M6 4 1450 4150
    SFU3206-4 32 6 3.175 50 81 12 57 65 9 62 M6 4 1720 4298
    SFU3210-4 32 10 6.35 50 81 14 90 65 9 62 M6 4 3390 7170
    SFU4005-4 40 5 3.175 63 93 14 55 78 9 70 M8 4 1610 5330
    SFU4010-4 40 10 6.35 63 93 14 93 78 9 70 M8 4 3910 9520
    SFU5005-4 50 5 5.175 75 110 15 55 93 11 85 M8 4 1730 6763
    SFU5010-4 50 10 6.35 75 110 16 93 93 11 85 M8 4 4450 12500
    SFU5020-4 50 20 7.144 75 110 16 138 93 11 85 M8 4 4644 14327
    SFU6310-4 63 10 6.35 90 125 18 98 108 11 95 M8 4 5070 16600
    SFU6320-4 63 20 9.525 95 135 20 149 115 13.5 100 M8 4 7573 23860
    SFU8010-4 80 10 6.35 105 145 20 98 125 13.5 110 M8 4 5620 21300
    SFU8020-4 80 20 9.525 125 165 25 154 145 13.5 130 M8 4 8485 30895

    PYG idarəetməyə, istedadlı kadrların tətbiqinə və kadr binasının tikintisinə önəm verir, işçi heyətinin keyfiyyət və məsuliyyət şüurunu yüksəltməyə çalışır. Şirkətimiz “məqbul qiymətlər, yüksək keyfiyyət, səmərəli istehsal vaxtı və yaxşı satış sonrası xidmət”i öz prinsipimiz kimi qəbul edir. Gələcəkdə qarşılıqlı inkişaf və faydalar üçün daha çox müştəri ilə əməkdaşlıq etməyə ümid edirik, bizimlə əlaqə saxlamağa xoş gəlmisiniz.
