"Precisionskod" för maskinverktygsfamiljen: Utvecklingen avLinjära styrskenorfrån traditionell till intelligent

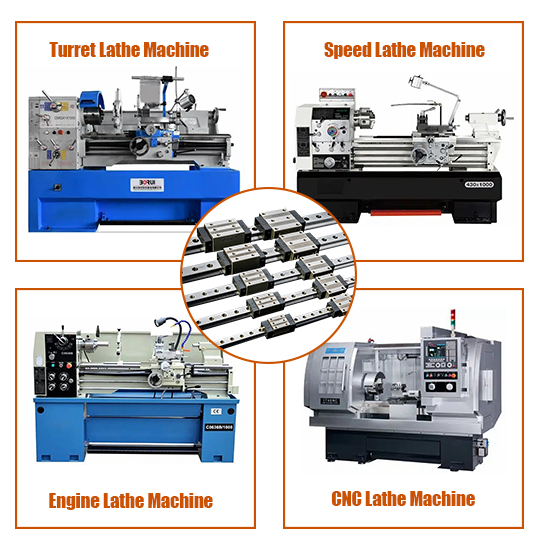

Maskinverktygsfamiljen har en mängd olika egenskaper, som kan delas in i dussintals typer som svarvar, fräsmaskiner, slipmaskiner och borrmaskiner beroende på bearbetningsmetoder. Olika maskintyper har avsevärt olika krav på linjära styrskenor:
Vanliga svarvar: Som grundläggande utrustning för metallbearbetning måste de linjära styrningarna mellan vagnen och bädden balansera styvhet och slitstyrka. Traditionella glidstyrningar uppnår stabil matning under låga hastighetsförhållanden genom kombinationen av gjutjärn och Babbitt-metall. Moderna ekonomiska svarvar har dock generellt antagit styrningar med stålinsatser. Genom kylbehandling ökas ythårdheten till HRC58-62, och livslängden förlängs med mer än 3 gånger.
CNC-fräsmaskiner: Inför de komplexa banorna vid 3D-ytbearbetning måste linjära styrskenor hahög precisionPositioneringsmöjligheter. Rullande linjära styrskenor har blivit det vanligaste valet. Punktkontaktdesignen mellan deras kulor och löpbanor minskar friktionskoefficienten till 0,001–0,002. Med en förspänningsanordning kan de uppnå en repeterbar positioneringsnoggrannhet på ±0,001 mm, vilket uppfyller det strikta kravet på ytfinish Ra0,8 μm vid formbearbetning.
Precisionsslipmaskiner: I ultraprecisionsbearbetningsscenarier där slipnoggrannheten når 0,0001 mm, visar hydrostatiska linjära styrskenor unika fördelar. De stöder rörliga delar genom en oljefilm eller luftfilm för att uppnå "nollkontakt"-drift, vilket helt eliminerar mekaniskt slitage. Vid precisionsslipning av flygmotorblad kan de stabilt bibehålla formtoleranser på mikronnivå.
Linjär styrskenateknik: Den "avgörande faktorn" för maskinverktygsprestanda
Linjärstyrningarnas kärnroll i verktygsmaskiner återspeglas i tre dimensioner: Styrnoggrannheten bestämmer bearbetningsutgångspunkten. I horisontella fleroperationscentra fördubblas arbetsstyckets ändyta avvikelsen från vinkelrätheten för varje ökning av parallellitetsfelet på Y-axelns linjärstyrning med 0,01 mm/m.linjärstyrningSystem som använder felkompensationsteknik för dubbelaxliga länkar kan kontrollera sådana fel inom 0,002 mm/m, vilket säkerställer noggrannheten i hålsystemets position för stora lådliknande delar.
Bärförmågan påverkar bearbetningsområdet. Linjärstyrningar i tunga golvborr- och fräsmaskiner måste bära vikten av arbetsstycken som väger dussintals ton. Rektangulära linjärstyrningar kan, genom breddning av kontaktytan (upp till 800 mm bredd) och kylning, uppnå en bärförmåga på 100 kN per meter styrskena, vilket uppfyller borrningskraven för stora delar som vindkraftsflänsar.
Dynamisk respons är relaterad till produktionseffektivitet. Det linjära styrsystemet i höghastighetsportalfräsmaskiner drivs direkt av linjärmotorer, i kombination med de låga tröghetsegenskaperna hos rullande styrskenor, vilket kan uppnå en snabb förflyttningshastighet på 60 m/min och en acceleration på 1 g, vilket ökar grovbearbetningseffektiviteten i formhåligheter med mer än 40 %.
Publiceringstid: 21 augusti 2025
